KUREHA 流动床式回收装置

GASTAK的特点

GASTAK用于回收排放气体中所含的VOC（挥发性有机化合物）及除去排放气体中的有害恶臭物质，是一套划时代的排放气体处理装置。

GASTAK使用的吸附剂为球状且耐摩擦性及流动性的“吴羽球形活性炭”《G-BAC》。该活性炭是极其接近正球形且强度很高的活性炭。

G-BAC的特点

（1）硬度高，不易粉化。

（2）粒径小，吸附速度快。

（3）正球形，流动性佳。

（4）灰分少。

（5）即使重复进行活性化及再生，其吸附性也几乎不会改变。

●采用连续流动层吸附、移动层脱附方式，吸附及脱附连续且均匀。

●采用流动层方式，无活性炭蓄热，因此对于可燃性VOC其安全性也十分出色。

●脱附用气体可使用空气或氮气，因此几乎不会产生废水。

●吸附部能够很大程度确保气体速度，因此设置所需面积较小。

●GASTAK的运行无需安排专人负责。

GASTAK概要

●GASTAK大致可分为流动层吸附部、移动层脱附部、气流输送部及密封部。

●G-BAC会先在位于吸附部的多段多孔板上形成高15～20mm的流动层，在每段流动移动的同时，

通过各段的流下部依次流至下一段。期间G-BAC会与向上流动的待处理气体均匀接触，吸附处

理气体中的VOC成分及臭气成分。另外，净化完毕的气体将通过吸附塔的上部排入大气中。

●吸附了VOC成分或臭气成分的吸附炭形成充填移动层，在脱附部的热交换器内移动的同时，

向下方的密封部转移。此时，吸附炭在通过脱附用热交换器进行间接加热的同时，与向上流

动的脱附用气体对流接触进行脱附。

●进行了脱附再生的G-BAC通过气流输送器回到吸附塔的最上段，进入下一个吸附过程。

●GASTAK便是通过G-BAC的移动反复进行吸附脱附的循环性系统。

●此外，从脱附部的下方引入的脱附用气体会与被脱附的成分从脱附部的上方引入冷凝器中，

并将VOC成分转换为冷却液进行回收。另外，将氮气等作为脱附用气体使用时，该氮气等会

在系统内循环使用。

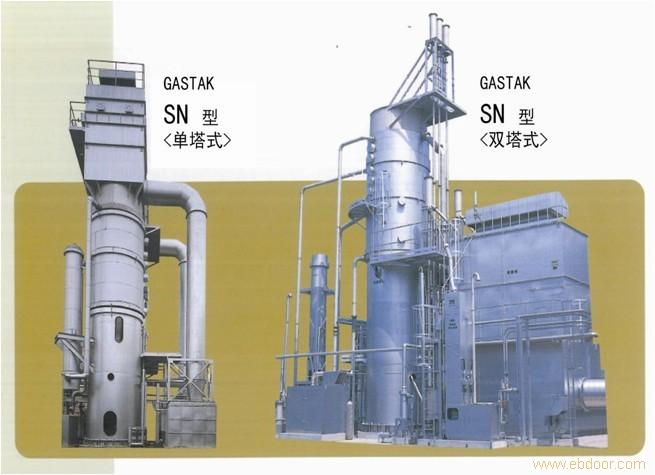

GASTAK的种类

GASTAK包括下表所示的各类型，可根据处理气体的种类及目的来选择合适的类型。

脱附温度在VOC回收时为100～200℃，除臭时则在150～400℃的高温下进行。

GASTAK可根据不同的目的进行设计，因此可以自由地组合加热源（水蒸气、电加热器、热媒油、燃烧气体等）及脱附气体（水蒸气、空气、氮气、碳酸气体等），从而可以自由选择高效且安全的GASTAK

		■GASTAK的各种类型■
适用事例	类型	加热媒体	脱附气体	主要用途	特点
涂膜				甲苯
胶带涂覆	SN	水蒸气	氮气	二甲苯	以低水分回收
凹版印刷				MEK	凝结水处理方便
涂装机				其它VOC
半导体工厂		燃烧气体		苯酚
液晶制造工序	HN	热媒油	水蒸气	萘	以低水分回收
凹版印刷		电加热器		IPA	凝结水处理方便
				其它VOC
香辛料生产		燃烧气体		咖喱臭味	高温脱附
有机肥料生产	HS	热媒油	水蒸气	肥料臭味	处理气体无臭化
		电加热器		其它恶臭排放气体	脱附排放气体燃烧处理
树脂生产	OS	水蒸气	水蒸气	二氯甲烷	具有耐久性
医药品生产		（直接加热法）
肥料生产					运行费用低
洗胶卷	SA	水蒸气	空气	四氯乙烯	以低水分回收
					凝结水处理方便
氯乙烯成套设备	SS	水蒸气	水蒸气	氯乙烯单体	GASTAK基本型

日本国内GASTAK引入实施实例及其效果

含有来自涂装机的有机溶剂的排放气体，通过GASTAK中连续循环的活性炭进行吸附脱附，并从吸附塔中排放出净化气体。

引入系统实绩实例如下：脱附塔中从活性炭上脱附的浓厚溶剂气体通过冷凝器冷却后形成液体进行回收。

将该回收液体通过附带的蒸馏塔除去回收液体中的水分，再在下一个成品塔中各自取出提纯品进行再利用。

引入GASTAK+附带蒸馏设备的回收再利用实例

1、目的  通过回收、提纯有机溶剂进行再利用

2、原气体发生源  涂装机的干燥排放气体

3、原气体条件  处理风量750m3/min at60℃

4、机型  750SN+SSR

5、处理气体浓度  200ppm（设计值）　除去率90%

6、溶剂回收量  260kg/h

7、设备总投资金额

8、纯回收优点  运行管理工时0.5，运转时间：连续24h/日

GASTAK系统的特点是，由于其为间接加热，回收液中的水分很少，因此蒸馏设备的初始成本及提纯成本都十分低廉。

因此，即使在生产工序中消费大量有机溶剂的企业，也可以通过对回收的溶剂蒸馏提纯后进行再利用，降低重新采购的溶剂量及采购费用，实现较大的经济效益。
