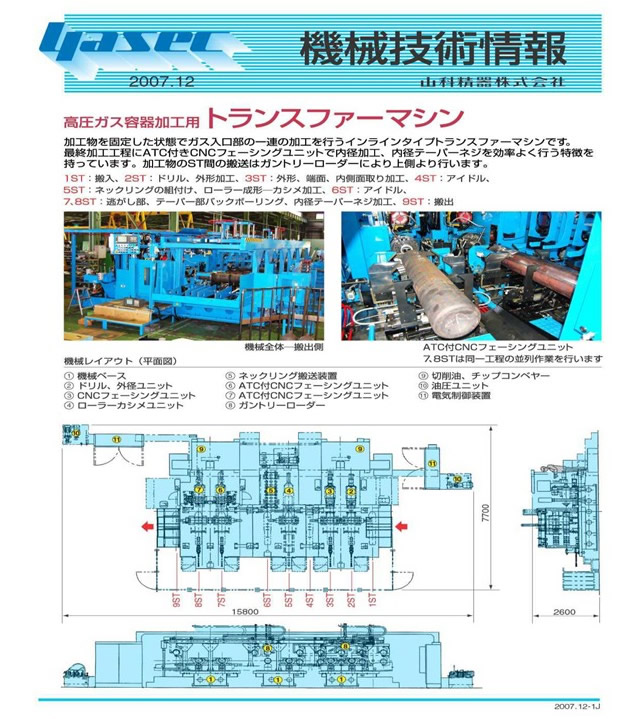

高压气体容器加工用自动线
是在将加工物固定的状态下对气体入口处进行一系列加工的轴向式自动线。
其特点是,最终加工工序中利用带ATC的CNC端面铣组件进行内径加工,可进行高效的内径
锥形螺纹加工。加工物在ST间的输送由门式装料机从上侧进行输送。
1ST:搬入,2ST:钻、外形加工,3ST:外形、端面、内侧倒角加工,4ST:空转
5ST:颈环禁锢、滚压成形―铆合加工,6ST:空转
7、8ST:让刀部、锥形部反镗、内径锥形螺纹加工,9ST:搬出
①机器底座
②钻孔、外径组件
③CNC端面铣组件
④滚压铆合加工
⑤颈环搬送装置
⑥带ATC的CNC端面铣组件
⑦带ATC的CNC端面铣组件 ?电气控制装置
⑧门式装料机
⑨切削油、排屑输送机
⑩油压组件
